[DAT_TPAQ3_170111] Enamel Paint Curing Application Story - เครื่องบันทึกอุณหภูมิ สําหรับอุตสาหกรรมอบสีความร้อนอีนาเมล

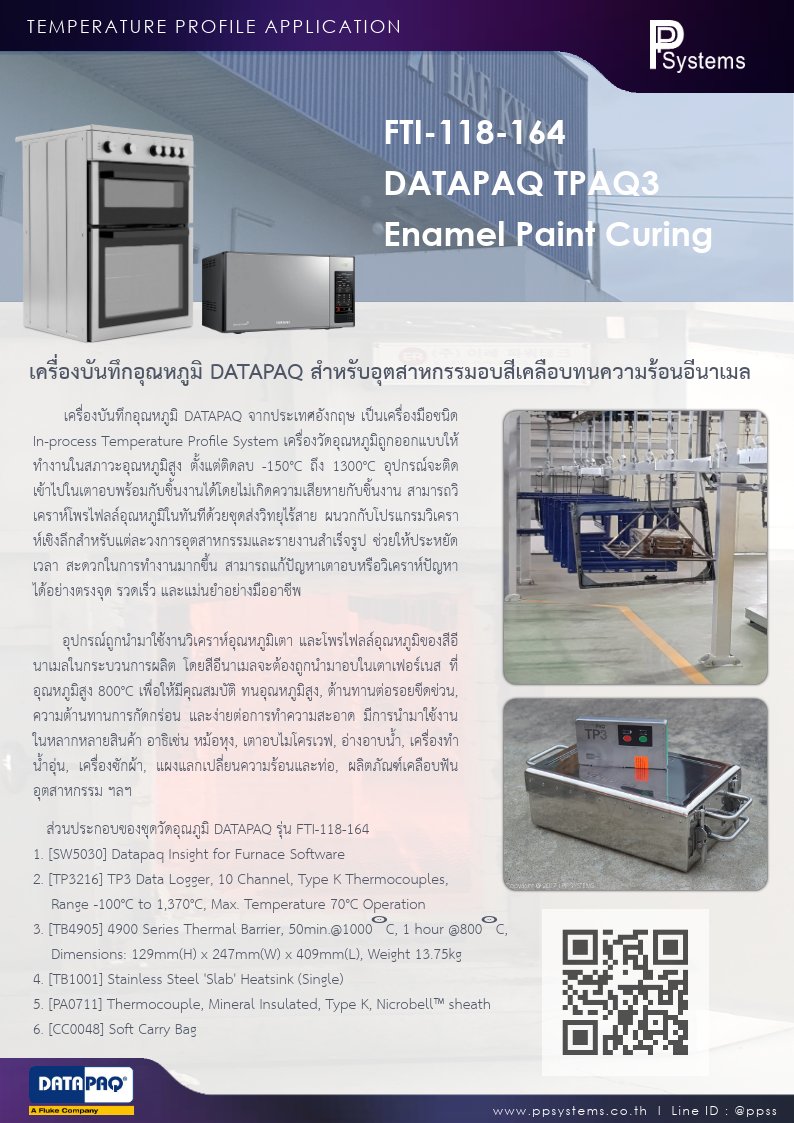

[FTI-118-164] DATAPAQ 10 Channel Short Duration Furnace Profiling System for Enamel Paint Curing - เครื่องบันทึกอุณหภูมิ สําหรับอุตสาหกรรมอบสีความร้อนอีนาเมล

     เครื่องบันทึกอุณหภูมิ DATAPAQ จากประเทศอังกฤษ เป็นเครื่องมือชนิด In-process Temperature Profile System เครื่องวัดอุณหภูมิถูกออกแบบให้ทำงานในสภาวะอุณหภูมิสูง ตั้งแต่ติดลบ -150°C ถึง 1300°C อุปกรณ์จะติดเข้าไปในเตาอบพร้อมกับชิ้นงานได้โดยไม่เกิดความเสียหายกับชิ้นงาน สามารถวิเคราห์โพรไฟลล์อุณหภูมิในทันทีด้วยชุดส่งวิทยุไร้สาย ผนวกกับโปรแกรมวิเคราห์เชิงลึกสำหรับแต่ละวงการอุตสาหกรรมและรายงานสำเร็จรูป ช่วยให้ประหยัดเวลา สะดวกในการทำงานมากขึ้น สามารถแก้ปัญหาเตาอบหรือวิเคราห์ปัญหาได้อย่างตรงจุด รวดเร็ว และแม่นยำอย่างมืออาชีพ

     อุปกรณ์ถูกนำมาใช้งานวิเคราห์อุณหภูมิเตา และโพรไฟลล์อุณหภูมิของสีอีนาเมลในกระบวนการผลิต โดยสีอีนาเมลจะต้องถูกนำมาอบในเตาเฟอร์เนส ที่อุณหภูมิสูง 800°C เพื่อให้มีคุณสมบัติ ทนอุณหภูมิสูง, ต้านทานต่อรอยขีดข่วน, ความต้านทานการกัดกร่อน และง่ายต่อการทำความสะอาด มีการนำมาใช้งานในหลากหลายสินค้า อาธิเช่น หม้อหุง, เตาอบไมโครเวฟ, อ่างอาบน้ำ, เครื่องทำน้ำอุ่น, เครื่องซักผ้า, แผงแลกเปลี่ยนความร้อนและท่อ, ผลิตภัณฑ์เคลือบฟันอุตสาหกรรม ฯลฯ

ส่วนประกอบของชุดวัดอุณภูมิ DATAPAQ รุ่น FTI-118-164

1. [SW5030] Datapaq Insight for Furnace Software

2. [TP3216] TP3 Data Logger, 10 Channel, Type K Thermocouples,

    Range -100°C to 1,370°C, Max. Temperature 70°C Operation

3. [TB4905] 4900 Series Thermal Barrier, 50min.@1000C, 1 hour @800C,

    Dimensions: 129mm(H) x 247mm(W) x 409mm(L), Weight 13.75kg

4. [TB1001] Stainless Steel 'Slab' Heatsink (Single)

5. [PA0711] Thermocouple, Mineral Insulated, Type K, Nicrobell sheath

6. [CC0048] Soft Carry Bag

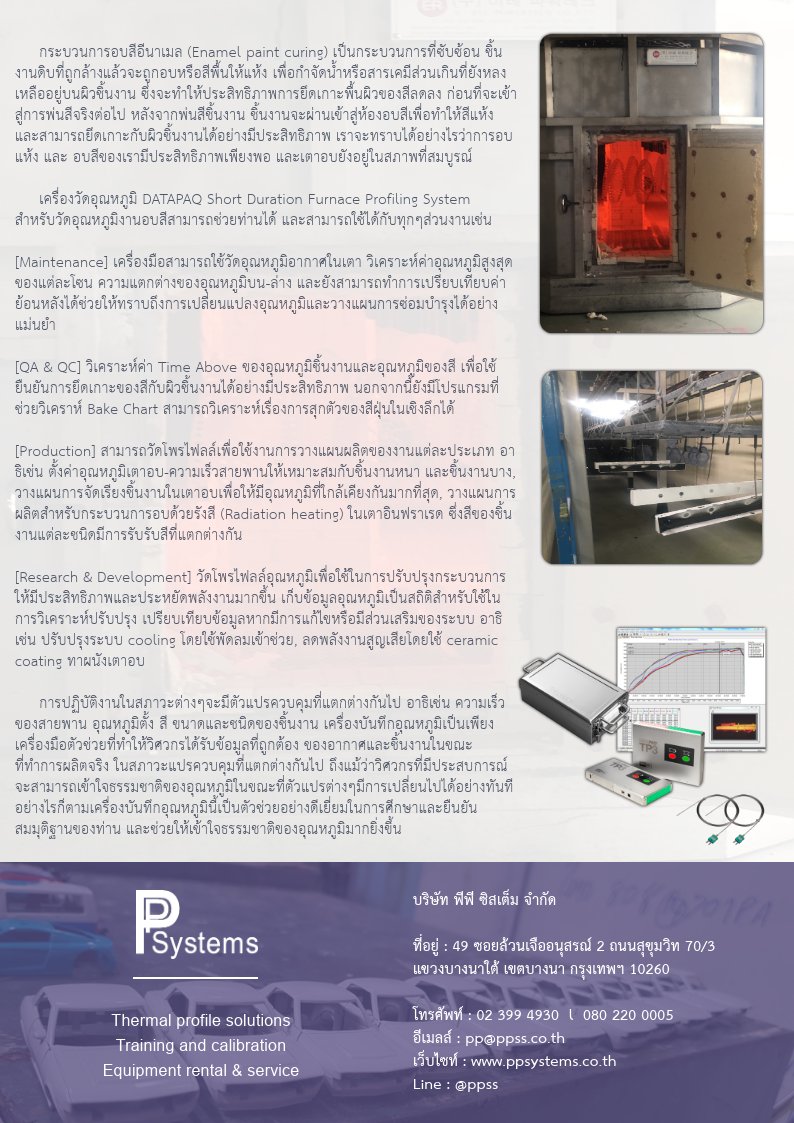

กระบวนการอบสีอีนาเมล (Enamel paint curing) เป็นกระบวนการที่ซับซ้อน ชิ้นงานดิบที่ถูกล้างแล้วจะถูกอบหรือสีพื้นให้แห้ง เพื่อกำจัดน้ำหรือสารเคมีส่วนเกินที่ยังหลงเหลืออยู่บนผิวชิ้นงาน ซึ่งจะทำให้ประสิทธิภาพการยึดเกาะพื้นผิวของสีลดลง ก่อนที่จะเข้าสู่การพ่นสีจริงต่อไป หลังจากพ่นสีชิ้นงาน ชิ้นงานจะผ่านเข้าสู่ห้องอบสีเพื่อทำให้สีแห้ง และสามารถยึดเกาะกับผิวชิ้นงานได้อย่างมีประสิทธิภาพ เราจะทราบได้อย่างไรว่าการอบแห้ง และ อบสีของเรามีประสิทธิภาพเพียงพอ และเตาอบยังอยู่ในสภาพที่สมบูรณ์

1. [Maintenance] เครื่องมือสามารถใช้วัดอุณหภูมิอากาศในเตา วิเคราะห์ค่าอุณหภูมิสูงสุดของแต่ละโซน ความแตกต่างของอุณหภูมิบน-ล่าง และยังสามารถทำการเปรียบเทียบค่าย้อนหลังได้ช่วยให้ทราบถึงการเปลี่ยนแปลงอุณหภูมิและวางแผนการซ่อมบำรุงได้อย่างแม่นยำ

2. [QA & QC] วิเคราะห์ค่า Time Above ของอุณหภูมิชิ้นงานและอุณหภูมิของสี เพื่อใช้ยืนยันการยึดเกาะของสีกับผิวชิ้นงานได้อย่างมีประสิทธิภาพ นอกจากนี้ยังมีโปรแกรมที่ช่วยวิเคราห์ Bake Chart สามารถวิเคราะห์เรื่องการสุกตัวของสีฝุ่นในเชิงลึกได้

3. [Production] สามารถวัดโพรไฟล์เพื่อใช้งานการวางแผนผลิตของงานแต่ละประเภท อาธิเช่นตั้งค่าอุณหภูมิเตาอบ-ความเร็วสายพานให้เหมาะสมกับชิ้นงานหนา และชิ้นงานบาง, วางแผนการจัดเรียงชิ้นงานในเตาอบเพื่อให้มีอุณหภูมิที่ใกล้เคียงกันมากที่สุด, วางแผนการผลิตสำหรับกระบวนการอบด้วยรังสี (Radiation heating) ในเตาอินฟราเรด ซึ่งสีของชิ้นงานแต่ละชนิดมีการรับรับสีที่แตกต่างกัน

4. [Research & Development] วัดโพรไฟล์อุณหภูมิเพื่อใช้ในการปรับปรุงกระบวนการให้มีประสิทธิภาพและประหยัดพลังงานมากขึ้น เก็บข้อมูลอุณหภูมิเป็นสถิติสำหรับใช้ในการวิเคราะห์ปรับปรุง เปรียบเทียบข้อมูลหากมีการแก้ไขหรือมีส่วนเสริมของระบบ อาธิเช่น ปรับปรุงระบบ cooling โดยใช้พัดลมเข้าช่วย, ลดพลังงานสูญเสียโดยใช้ ceramic coating ทาผนังเตาอบ

การปฏิบัติงานในสภาวะต่างๆจะมีตัวแปรควบคุมที่แตกต่างกันไป อาธิเช่น ความเร็วของสายพาน อุณหภูมิตั้ง สี ขนาดและชนิดของชิ้นงาน เครื่องบันทึกอุณหภูมิเป็นเพียงเครื่องมือตัวช่วยที่ทำให้วิศวกรได้รับข้อมูลที่ถูกต้อง ของอากาศและชิ้นงานในขณะที่ทำการผลิตจริง ในสภาวะแปรควบคุมที่แตกต่างกันไป ถึงแม้ว่าวิศวกรที่มีประสบการณ์จะสามารถเข้าใจธรรมชาติของอุณหภูมิในขณะที่ตัวแปรต่างๆมีการเปลี่ยนไปได้อย่างทันที อย่างไรก็ตามเครื่องบันทึกอุณหภูมินี้เป็นตัวช่วยอย่างดีเยี่ยมในการศึกษาและยืนยันสมมุติฐานของท่าน และช่วยให้เข้าใจธรรมชาติของอุณหภูมิมากยิ่งขึ้น
